100 - 600 MHz 帶寬
5 GS/s 最大取樣速率, 支持Sin(x)/x 內插
3,600 wfms/s 連續波形捕獲速率
2 條或4 條通道
全VGA 彩色LCD
5 種自動測量功能
標準配備FFT
多語言用戶界面
QuickMenu圖形用戶界面，操作簡便
aveAlertTM 異常波形自動檢測
OpenChoice?解決方案簡化了儀器
控制、存檔和分析
e*Scope? 網上遙控
內置以太網端口
GPIB, RS232, VGA
TDSPCS1 OpenChoice 軟件
WaveStartTM 軟件
集成第三方軟件
為專用分析提供的應用模塊
高級分析模塊
極限測試模塊
電信模板測試模塊
擴展視頻模塊
601 串行數字視頻模塊
可以選裝內部電池，最長可工作3 個小時
插入式打印機，以便于攜帶的方 式編制測量結果文檔
TekProbe?接口支持有源探頭、差 分探頭和電流探頭，自動定標和 確定單位
數字設計、調試和測試
視頻安裝和服務
電源設計
教育和培訓
電信模板測試
制造測試

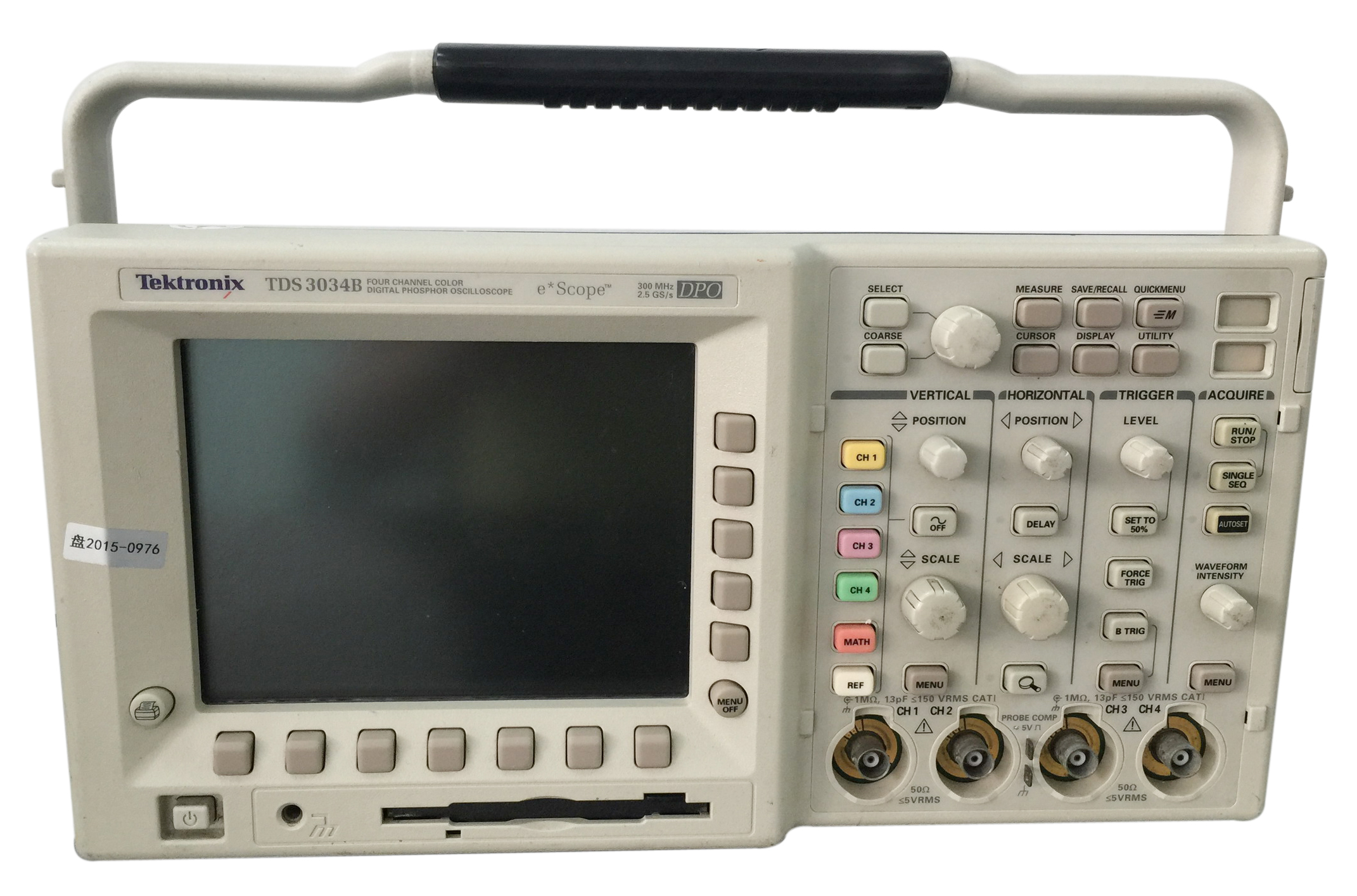

TDS3000B 在一個電池供電的輕便設備 中，提供了DPO 的處理能力、數字實時 (DRT)取樣技術、WaveAlert異常波形檢測、 OpenChoice文檔編制和分析解決方案及五 種專用模塊。
TDS3000B 系列DPO 提供了3,600 wfms/s 的連續波形捕獲速率，其捕獲毛刺和罕 見事件的速度比同類示波器快三倍。某 些示波器廠商聲稱在短突發時間內提供 了很高的波形捕獲速率，但只有DPO能夠 提供這么快的連續波形捕獲速率，從而 可以迅速揭示問題的特點，使用高級觸 發功能隔離問題，節約幾分鐘、幾小時、甚至幾天的時間。此外，TDS3000B DPO 的實時可變灰度等級技術可以突出與信 號活動“歷史”有關的詳細信息，更簡便 地了解捕獲的波形的特點。
您面臨著更快的時鐘速率和邊沿速度、 日益復雜的信號及泰山壓頂般的產品開 發周期壓力。示波器的帶寬越高，信號復 現精度越高。TDS3000B 系列提供了100 MHz - 600 MHz 的多種帶寬可供選擇，最 好地滿足了最苛刻的項目需求，保證您 能夠滿懷信心地按時完成任務。
TDS3000B 系列融DRT 取樣技術與sin(x)/x 內插功能于一身，可以在所有通道上同 時精確地檢定各種信號類型的特點。這 種取樣技術可以捕獲其它同類示波器可 能會漏掉的高頻信息，如毛刺和異常邊 沿，sin(x)/x 內插保證了可以精確地重建 信號。其結果，您可以全面查看信號，加 快調試和檢定速度。
WaveAlert 異常波形檢測技術可以幫助您 更快地找到難以捕捉的問題，加快檢修 速度。WaveAlert 檢測技術監測所有通道 上進入的信號，可以檢測和突出顯示偏 離正常信號的任何波形。TDS3000B 示波 器在檢測到異常波形時可以停止采集、 發出蜂鳴聲、進行硬拷貝或保存波形，因 此您可以在長時間內運行測試，甚至可 以無人值守，找到極具挑戰性、發生頻次 非常少的問題。
OpenChoice? 解決方案簡單、無縫地把示 波器和PC 集成在一起。通過使用標準內 置以太網端口，e*Scope?網上遙控功能可 以使用互聯網和PC，從世界上任何地方 控制TDS3000B 示波器。通過選裝的 TDS3GV 通信模塊、軟盤、TDSPCS1 OpenChoice 軟件及集成第三方軟件， TDS3000B 系列為簡便地捕獲、傳送、存 檔和分析測量結果提供了多種選擇。這 種無縫集成能力擴展了這些設計精良、 價格低廉的示波器的處理能力和價值。
選裝的應用模塊使您能夠把示波器轉換 成專用工具，進行極限測試、電信模板測 試和視頻檢修。
此外，由于重量輕、體積小及使用電池供 電，TDS3000B 系列示波器可以被帶到用 戶需要的任何地方。在裝上電池時，它僅 重4.5 公斤(9.8 磅)。即使在應用現場，您 也可以使用選裝的插入式熱敏打印機， 即時編制工作文檔。
TDS3AAM 高級分析模塊 - 增加了擴展 數學運算功能、任意數學表達式、測量統 計和其它自動測量功能。
TDS3LIM 極限測試模塊- 提供了快速 精確的測試合格/ 不合格檢驗功能，確定 被測電路是否在預計參數范圍內工作。
TDS3TMT 電信模板測試模塊 - 根據 ITU-T G.703和ANSI T1.102標準進行合格/ 不合格測試，編輯定制模板等等。
TDS3VID 擴展視頻編輯模塊 - 增加了 視頻快速菜單, 自動設置, 釋放, 行數觸發, 視頻圖像模式, 矢量顯示器模式, 高清電 視制式觸發格線等等。
TDS3SDI 601 串行/數字視頻模塊 - 識別 和分析ITU-R BT.601 視頻信號, 視頻圖像模 式, 支持亮行選擇, 矢量顯示器模式*1, 高清 電視制式觸發等等
TDS3000B Series Electrical Characteristics
| TDS3012B | TDS3014B | TDS3024B | TDS3032B | TDS3034B | TDS3044B | TDS3052B | TDS3054B | |
|---|---|---|---|---|---|---|---|---|
| Bandwidth | 100 MHz | 100 MHz | 200 MHz | 300 MHz | 300 MHz | 400 MHz | 500 MHz | 500 MHz |
| Channels | 2 | 4 | 4 | 2 | 4 | 4 | 2 | 4 |
| Sample rate on each channel | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
| Maximum record length | 10 K points on all models | |||||||
| Vertical resolution | 9 Bits on all models | |||||||
| Vertical sensitivity (/div) | 1 mV – 10 V on all models | |||||||
| Vertical accuracy | ±2% on all models | |||||||
| Max input voltage (1 MΩ) | 150 VRMS CAT I on all models (300 V CAT II with standard 10X probe) | |||||||
| Position range | ± 5 div on all models | |||||||
| BW limit | 20 MHz | 20 MHz | 20, 150 MHz | 20, 150 MHz | 20, 150 MHz | 20, 150 MHz | 20, 150 MHz | 20, 150 MHz |
| Input coupling | AC, DC, GND on all models | |||||||
| Input impedance selections | 1 MΩ in parallel with 13 pF or 50 Ω on all models | |||||||
| Time base Range | 4 ns – 10 s/div | 4 ns – 10 s/div | 2 ns – 10 s/div | 2 ns – 10 s/div | 2 ns – 10 s/div | 1 ns – 10 s/div | 1 ns – 10 s/div | 1 ns – 10 s/div |
| Time base Accuracy | 20 ppm on all models | |||||||
| Display (VGA) | Color active matrix LCD on all models | |||||||
